Cuve de process avec tôle gaufrée

  • font size

Caractéristique technique

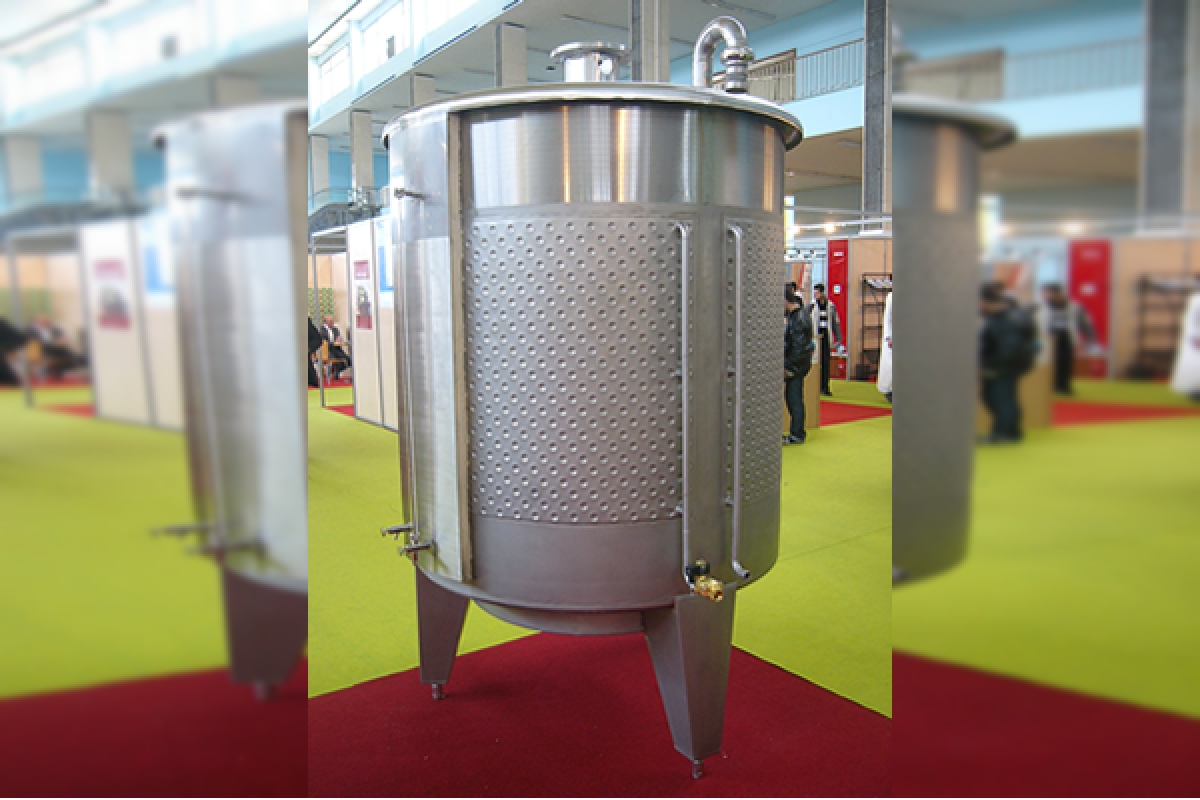

Cuve de process (réacteur) à chauffage intégré en tôle gaufrée, capacité utile de 1000 à 5000 litres.



Construction: cylindrique, position verticale.



Matériau : enveloppe intérieure en tôle gaufrée en acier inoxydable pour échanges thermiques (par circulation de vapeur ou d'eau chaude, à raccorder avec une chaudière).



Traitement de finition : toutes les soudures sont exécutées sous atmosphère argon, le polissage intérieur de la cuve au grain 400 (poli miroir). Isolation avec laine de roche, appliquée sur la partie cylindrique et fond de l'inter-paroi. Enveloppe extérieure en acier inox 18/10, tôle 03 pieds avec platines de réglage.



 Cuve équipée de :

- Soit d'un turbo- agitateur excentré, rotor et stator spécifique (rapide par moteur triphasé de 1000, 1500 ou 3000 t/mn), ou par motoréducteur ou moto-variateur /réducteur de vitesse.

- Un trou d'homme avec couvercle hermétique.

- Un hublot d'éclairage, une boule de nettoyage, une soupape de sécurité. Un indicateur de température avec sonde, un indicateur de niveau, un purgeur.

- Une soupape de sécurité.

- Un manomètre de pression, un piquage de prélèvement avec vanne ¾ (en bas de cuve), une entrée de produit avec raccord et vanne en inox (sur toit), un collecteur (entrée/sortie de vapeur ou d'eau chaude) et une sortie principale de produit au bas de la cuve avec vanne papillon en INOX.



NB: La tôle gaufrée qui remplace la double paroi assurant un rendement de chauffe plus efficace.



Domaines d'utilisation: Pour la fabrication de divers produits des secteurs:

- De l'industrie de l'agro-alirnentaire.(Yaourt, crème dessert, jus et sirops..)

- De l'industrie de la chimie et du pharmaceutique. (Colle, produits d'entretien, peintures...)

- Et autres.
